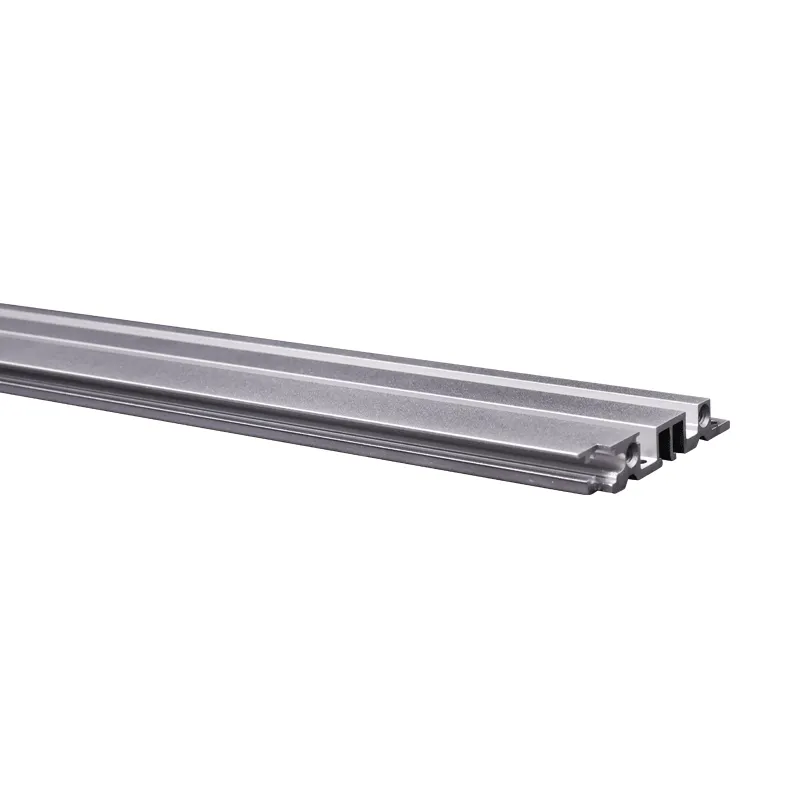

Передняя балка
Горизонтальные отверстия на поперечной балке для установки направляющих обычно выполняются с шагом TE (5.08 мм), точность изготовления составляет ±0.01 мм.
Описание
маркер
Компонент корпуса — Поперечная балка
Горизонтальные отверстия на поперечной балке для установки направляющих обычно выполняются с шагом TE (5.08 мм), точность изготовления составляет ±0.01 мм.
Конструкция: Поперечная балка крепится с двух сторон винтами M4*12. В особых случаях могут использоваться винты M4*16 или M4*20. Длина профиля может составлять до 196 TE (1 м), наиболее распространённой является длина 84 TE.
Материал: Алюминиево-магниевый профиль 6063A-T5
Обработка поверхности: Анодирование, конверсионное покрытие (для электропроводности), электростатическое напыление
Цвета: Натуральный алюминий, матовый чёрный, компьютерный серо-белый, хаки, красный Жуйсин, синий Жуйсин, а также другие цвета по заказу.
Компонент корпуса — Поперечная балка
Поперечная балка является ключевым несущим элементом в конструктивных системах электронного оборудования, таких как 19-дюймовые корпуса, подшасси и каркасы для плат. Она в основном предназначена для монтажа направляющих, передних/задних стоек и других структурных аксессуаров. Поперечная балка изготавливается из высокопрочного алюминиево-магниевого профиля 6063A-T5, обладает лёгким весом, высокой прочностью и хорошей стабильностью размеров, что обеспечивает надёжную структурную поддержку и долговечность в сложных условиях эксплуатации.
Горизонтальные отверстия на поперечной балке для установки направляющих изготавливаются со стандартным шагом TE (5.08 мм), точность обработки контролируется в пределах ±0.01 мм. Это гарантирует высокую совместимость при монтаже направляющих и точность позиционирования модулей. Стандартная конструкция предусматривает крепление балки с двух сторон винтами M4×12. При особых требованиях могут использоваться винты большей длины, такие как M4×16 или M4×20, для адаптации к различной толщине стенок или способам соединения. Длина поперечной балки может быть изготовлена по индивидуальному заказу, доступны варианты до 196 TE (около 1 м), при этом наиболее распространённой моделью является 84 TE.
Варианты обработки поверхности включают анодирование, конверсионное покрытие (для электропроводности), электростатическое напыление и другие, что повышает коррозионную стойкость, улучшает электропроводящие свойства и общий декоративный вид. Доступные цвета: натуральный алюминий, матовый чёрный, компьютерный серо-белый, хаки, красный Жуйсин, синий Жуйсин, а также другие индивидуальные цвета, удовлетворяющие различным требованиям к внешнему виду оборудования и отраслевым стандартам.
Поперечная балка отличается высокой точностью установки, отличной структурной прочностью и широкой совместимостью, являясь незаменимым важным компонентом в различных системах электронных корпусов.
